MECANIQUE HDJ 80
Les modifs











Barre de toit

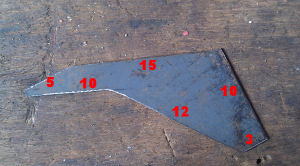

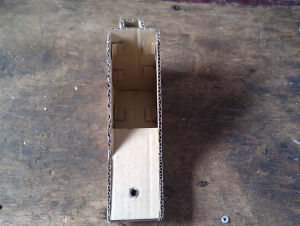

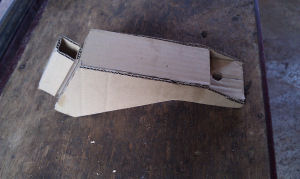

    *Dans un premier temps, fabrication d'un gabarit en carton.

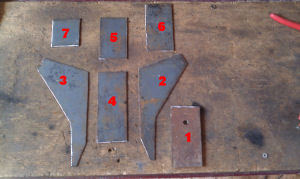

    *Découpe des pièces

    * 1- fer plat ep 5 mm /  12 cm x 6 cm
    * 2 et 3- Tôle ep 2 mm


    * 4- 15 cm x 6 cm
    * 5- 10 cm x 6 cm
    * 6- 11 cm x 6 cm
    * 7-   5 cm x 6 cm

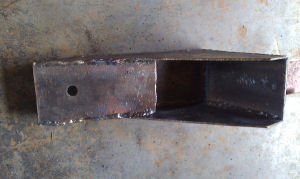

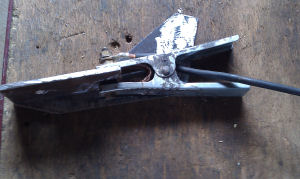

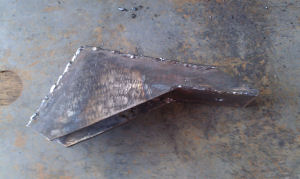

    *Assemblage des pièces à la soudure à l'arc, baguette 2.5 rutile.

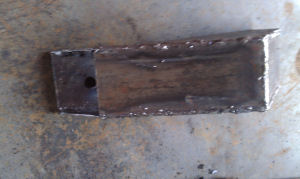

    *Commencer par le fer plat, percage diam 11 et soudure sur les 2
      supports.

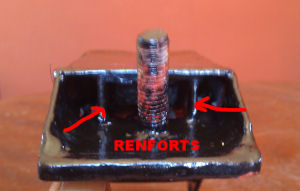

    *Puuis souder un renfort en U sur le fer plat coté intérieur.

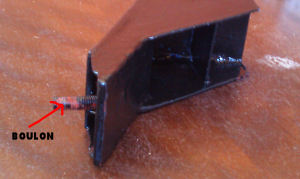

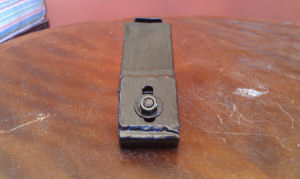

      *Souder un boulon de 10 dans le trou de percage du fer plat.

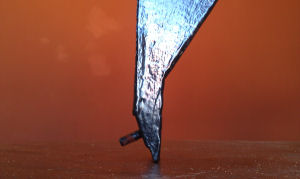

      *Attention souder le boulon en biais. Meuler la tête.

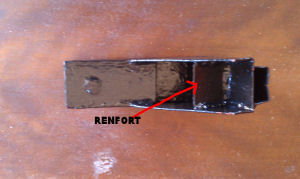

      *Souder un renfort ( tôle de 2 mm, 5 cm x 6 cm )

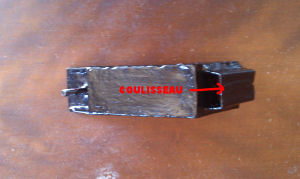

    *Souder un U pour coulisser la barre de toit.

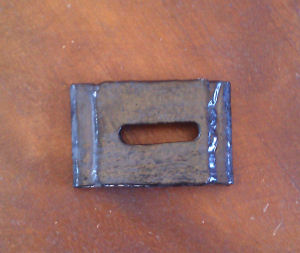

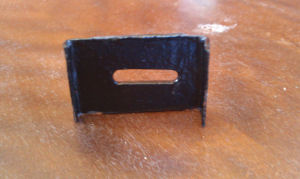

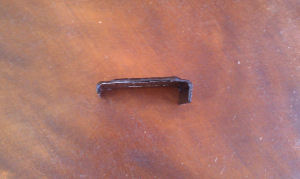

    *Fabrication de la bride de serrage.
    *Souder une double epaisseur de tôle
    *Percer plusieurs trous diam 11 au centre de la pièce. Limer pour
      ajuster le passage du boulon.

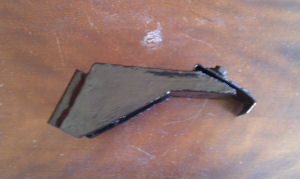

      *Assembler les 2 pièces.



      *Pour la barre de toit. Un U de  140 cm x  4 cm x 2 cm ep  3mm

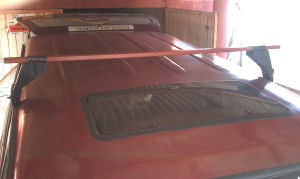

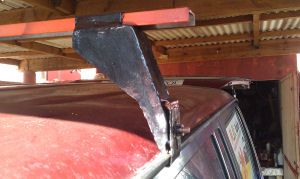

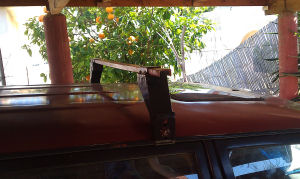

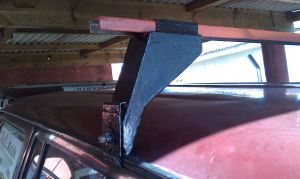

      *Insérer la barre de toit et poser sur le 4x4.
